Mission1: ヘッド編 Part 1 - Part2 - Part3

1-1

エンジン組み立て1

さーて。いよいよエンジン組み立てになりました
1-1

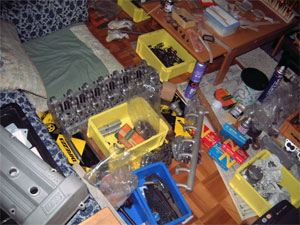

エンジン組み立て2

自宅の部屋で組んでいるのでワヤになっています。
床の補強をしなければ・・・。
1-1

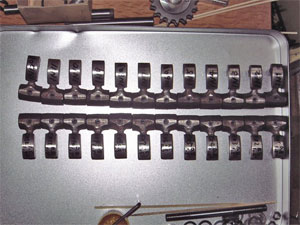

ロッカーアーム1

ロッカーアームはカム当たり面が多少磨耗してたので、新たに治具を製作し、研磨し新たな面を出しました。当たり面に書き込んである数字は、次の写真です。
1-1

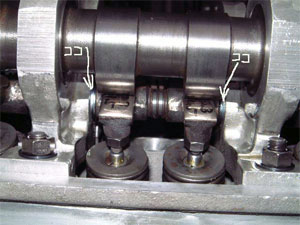

ロッカーアーム2

順番が前後しますが、ココにあらかじめ作っておいたシム（０．２〜１．８ミリ）をはさみ、ロッカーアームがバルブステムの中央をキチッと押すように調整します。このあたりが手作りエンジンらしいです。シビレます。
1-1

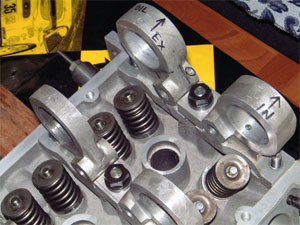

エンジン組み立て1

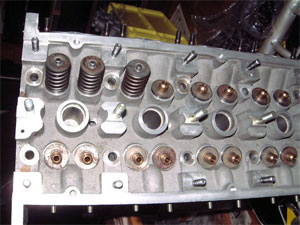

バルブも無事に組み終わりました。
1-1

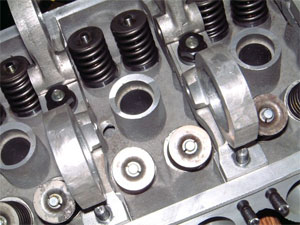

エンジン組み立て1

少しサビがありますが、良しとしましょう←エエかげんです。
